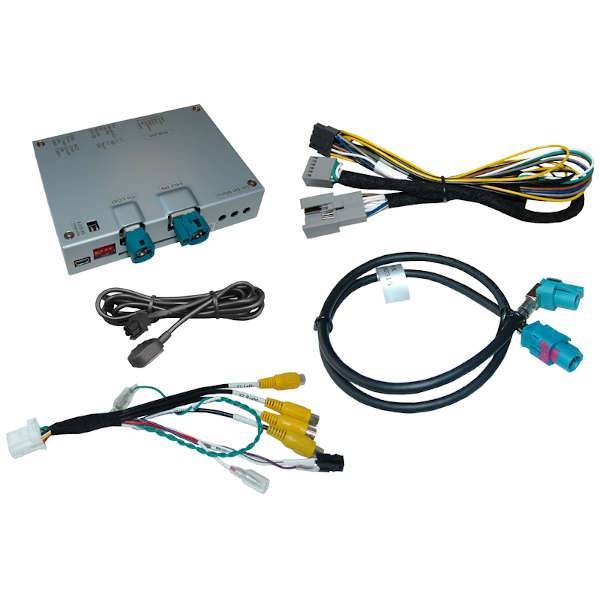

INTCAMAUD20

La interfaz de video permite insertar una cámara retrovisora, una cámara frontal con cambio automático y dos fuentes de video diferentes (por ejemplo, reproductor USB, sintonizador DVB-T2, …) al sistema de infoentretenimiento de fábrica del fabricante del vehículo.

Manual INTCAMAUD20 – Inglés

Características del producto

• Video-insertor para sistemas de infoentretenimiento de fábrica
• 1 entrada de vídeo de cámara de visión trasera CVBS
• 1 entrada de video de cámara frontal CVBS
• 2 entradas de video CVBS para dispositivos del mercado secundario (por ejemplo, reproductor USB, sintonizador DVB-T2, …)
• Cambio automático a la entrada de la cámara de visión trasera al engranar la marcha atrás
• Cambio automático de cámara frontal después de la marcha atrás durante 10 segundos
• Líneas de guía de estacionamiento activables para cámara de visión trasera (no disponible para todos los vehículos)
• Vídeo en movimiento (SOLO para fuentes de vídeo conectadas)
• Entradas de vídeo compatibles con NTSC

Compatibilidad

Marca	Modelo	Navegación
Audi

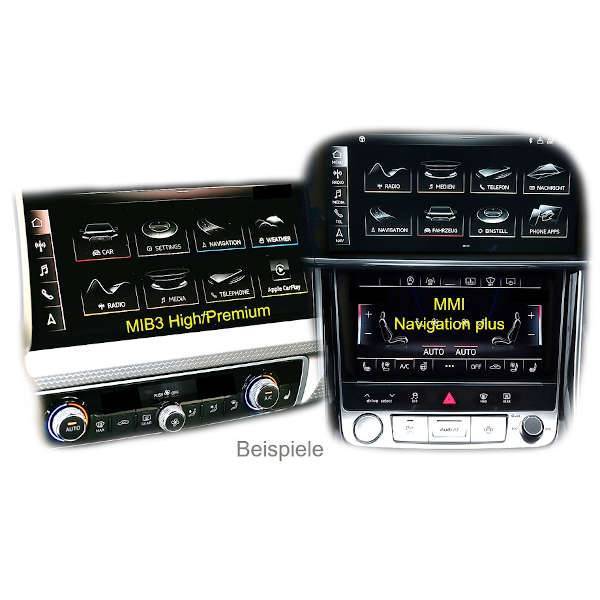

	A1 (GB) desde 11/2018, Q3 (F3) desde 08/2018 ¡No compatible con vehículos con reproductor de DVD de fábrica!	MMI Navigation (Plus) con MMI Touch Response MIB3 High/Premium con monitor de 10,1 pulgadas

Limitaciones

Solo video	La interfaz inserta SOLAMENTE señales de video en el infoentretenimiento. Para insertar señales de audio, se puede usar la entrada AUX de audio de fábrica posiblemente existente o un modulador FM. Si se deben conectar 2 fuentes de audio al infoentretenimiento, se necesita una electrónica adicional para cambiarlas.
Cámara de visión trasera de fábrica	El cambio automático de video insertado a cámara retrovisora ​​de fábrica solo es posible mientras la marcha atrás está engranada. Para retrasar el cambio de marcha atrás se requiere una parte electrónica adicional.
Reproductor de DVD de fábrica	No compatible con vehículos con reproductor de DVD de fábrica.
Después de la cámara frontal del mercado	La cámara frontal cambiará automáticamente durante 10 segundos después de desactivar la marcha atrás. Es posible cambiar manualmente la cámara frontal mediante un teclado externo.
Pautas	Solo son compatibles las fuentes de video NTSC.
Señal de entrada de vídeo	Las pautas mostradas no están disponibles en todos los vehículos.

Conectores

• Video-inserción: HSD de 4 pines
• Alimentación: extremos de cable abiertos
• Bus CAN: Plug & play (inserto Quadlock)
• Entrada de vídeo (2x): conector RCA hembra
• Cámara de visión trasera-entrada: conector RCA hembra
• Entrada de cámara frontal: conector RCA hembra

Especificaciones

Tensión de funcionamiento	7~25V CC
Corriente de espera	2mA
Consumo actual	270mA@12V
Entrada de video	0.7~1V
Formatos de entrada de video	NTSC
Rango de temperatura de funcionamiento	-40°C a +85°C
Dimensiones video-box	115 x 25 x 103 mm (ancho x alto x profundidad)
