INTCAMMER26

La interfaz de video permite insertar una cámara retrovisora, una cámara frontal con cambio automático y dos fuentes de video diferentes (por ejemplo, reproductor USB, sintonizador DVB-T2, …) al sistema de infoentretenimiento de fábrica del fabricante del vehículo.

Manual INTCAMMER26 – Inglés

Características del producto

• Video-insertor para sistemas de infoentretenimiento de fábrica
• 1 entrada de vídeo de cámara de visión trasera CVBS
• 1 entrada de video de cámara frontal CVBS
• 2 entradas de video CVBS para dispositivos del mercado secundario (por ejemplo, reproductor USB, sintonizador DVB-T2, …)
• Cambio automático a la entrada de la cámara de visión trasera al engranar la marcha atrás
• Cambio automático de cámara frontal después de la marcha atrás durante 10 segundos
• Vídeo en movimiento (SOLO para fuentes de vídeo conectadas)
• Entradas de vídeo compatibles con PAL y NTSC

Compatibilidad

Marca	Modelo	Navegación

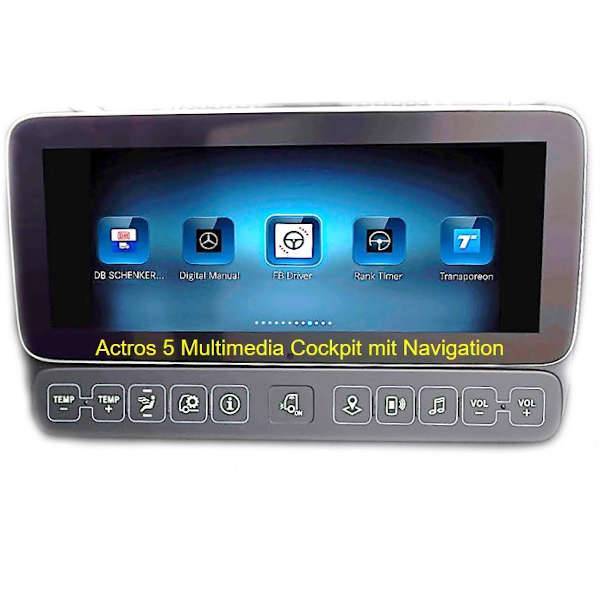

Mercedes Benz	Actros 5 desde 2018 y Arocs desde 2020	Cabina multimedia con monitor de 10,25 pulgadas con navegación

Limitaciones

Solo video	La interfaz inserta SOLAMENTE señales de video en el infoentretenimiento. Para insertar señales de audio, se puede utilizar la entrada AUX de audio de fábrica posiblemente existente o un modulador FM. Si se deben conectar 2 fuentes de audio al infoentretenimiento, se necesita una electrónica adicional para cambiarlas.
Cámara de visión trasera de fábrica	El cambio automático del video insertado a la cámara retrovisora ​​​​de fábrica solo es posible mientras la marcha atrás está engranada. Para retrasar el cambio de marcha atrás se requiere una parte electrónica adicional.
Después de la cámara frontal del mercado	La cámara frontal cambiará automáticamente durante 10 segundos después de desactivar la marcha atrás. Es posible cambiar manualmente la cámara frontal mediante un teclado externo.

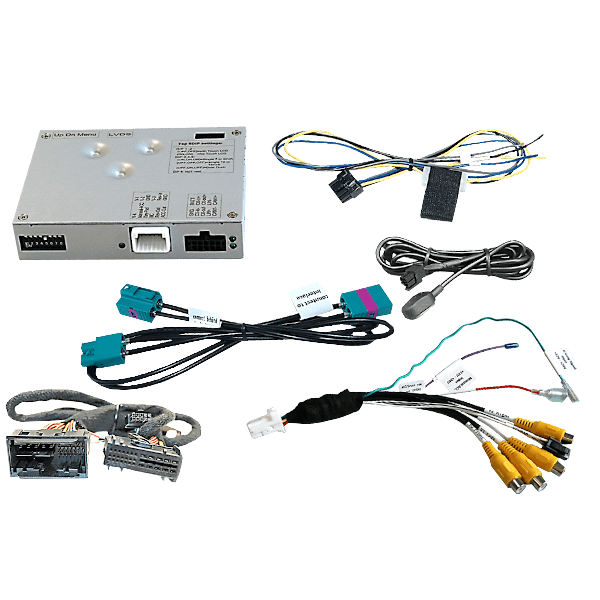

Conectores

• Video-inserción: doble Fakra
• Alimentación y CAN-bus: Plug&Play
• Entrada de vídeo (2x): conector RCA hembra
• Cámara de visión trasera-entrada: conector RCA hembra
• Entrada de cámara frontal: conector RCA hembra

Especificaciones

Tensión de funcionamiento	12 V CC (7 ~ 25 V)
Corriente de espera	8mA
Consumo actual	260mA
Entrada de video	0.7~1V
Formatos de entrada de video	PAL/NTSC
Temperatura de funcionamiento	-40°C a +85°C
Dimensiones video-box	119 x 24 x 100 mm (ancho x alto x profundidad)
