INTCAMMER27

La interfaz de video permite que una cámara de marcha atrás, una cámara frontal automática y dos fuentes de video cualquiera (por ejemplo, un reproductor USB, un sintonizador DVB-T2, etc.) se alimenten al sistema de infoentretenimiento de fábrica del fabricante del vehículo.

Manual INTCAMMER27 – Inglés

Características del producto

• Alimentador de video para sistemas de infoentretenimiento de fábrica
• 1 entrada de video de cámara de visión trasera compuesta
• 1 entrada de video de cámara frontal CVBS
• 2 entradas de video FBAS para dispositivos de actualización (por ejemplo, reproductor USB, sintonizador DVB-T2, …)
• Cambio automático a la entrada de la cámara de visión trasera cuando se engrana la marcha atrás
• Cambio automático de cámara frontal después de la marcha atrás durante 10 segundos
• Activación de imagen mientras conduce (SOLO para video alimentado)
• Entradas de vídeo compatibles con PAL y NTSC

Compatibilidad

Fabricante	Modelo	Navegación

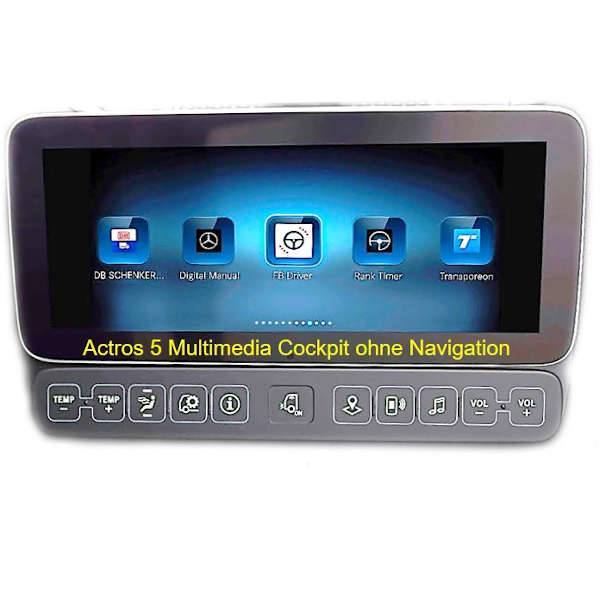

Mercedes benz	Actros 5 de 2018 y Arocs de 2020	Cabina clásica con radio táctil multimedia con monitor de 10,25 pulgadas sin navegación

Limitaciones

Solo videos	La interfaz NO alimenta ninguna señal de audio. Se puede usar una entrada AUX de audio de fábrica o un modulador FM para alimentar señales de audio. Si se conectan 2 fuentes AV, se requieren dispositivos electrónicos adicionales para la conmutación de audio.
Cámara de visión trasera de fábrica	Conmutación automática a RFK solo mientras esté engranada la marcha atrás. Se requiere electrónica adicional para retrasar el cambio descendente.
Cámara frontal del mercado de accesorios	El cambio a la cámara frontal se realiza automáticamente después de desconectar la marcha atrás durante 10 segundos. El cambio manual a la cámara frontal también es posible usando el botón.

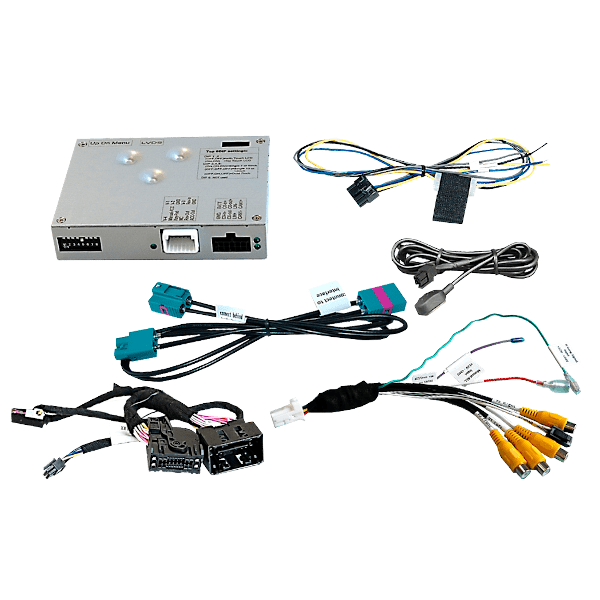

Conexiones

• Fuente de imagen: Doble Fakra
• Alimentación y bus CAN: Plug&Play
• Entradas de video (2x): tomas Cinch
• Entrada de cámara de marcha atrás: conector RCA
• Entrada de cámara frontal: conector RCA

Especificaciones técnicas

tensión de funcionamiento	12 V CC (7~25 V)
corriente de reposo	8mA
el consumo de energía	260mA
entrada de video	0.7~1V
Formatos de entrada de video	PAL/NTSC
temperatura de funcionamiento	-40°C a +85°C
Dimensiones de la caja de video	119 x 24 x 100 mm (ancho x alto x profundidad)
