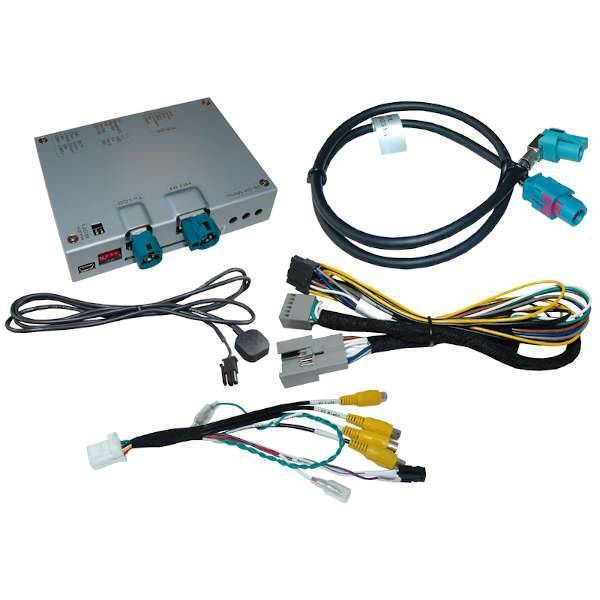

INTCAMVW21

La interfaz de vídeo permite conectar una cámara de marcha atrás, una cámara delantera automática y otras dos fuentes de vídeo (p. ej., reproductor USB, sintonizador DVB-T2, etc.) al sistema de infoentretenimiento de fábrica del fabricante del vehículo.

Características del producto

• Alimentador de video para sistemas de infoentretenimiento de fábrica
• 1 entrada de video de cámara de visión trasera compuesta
• 1 entrada de video de cámara frontal CVBS
• 2 entradas de video FBAS para dispositivos de actualización (por ejemplo, reproductor USB, sintonizador DVB-T2, …)
• Cambio automático a la entrada de la cámara de visión trasera cuando se engrana la marcha atrás
• Cambio automático de cámara frontal después de la marcha atrás durante 10 segundos
• Se pueden activar las líneas de distancia para la cámara de marcha atrás (no disponible para todos los vehículos)
• Activación de imagen mientras conduce (SOLO para video alimentado)
• Entradas de vídeo compatibles con PAL y NTSC

Compatibilidad

Fabricante	Modelo	Navegación
Seat/Cupra	Arona (KJ7) modelo año a partir de 2022, Ateca (KH7) modelo año a partir de 2021, Ibiza (KJ) modelo año a partir de 2022	MIB2 High y MIB 3 High – Media System Plus – Solo con monitor de 9,2 pulgadas
Skoda	Fabia3 (NJ) modelo año a partir de 2018, Kamiq (NW4) a partir de 06/2019, Karoq (NU7) modelo año a partir de 2018, Kodiaq (NS7) modelo año a partir de 2018, Octavia3 (5E) modelo año a partir de 2018, modelo Superb3 (3V) año a partir de 2018	MIB2 High y MIB 3 High – Columbus – Solo con monitor de 9,2 pulgadas
Volkswagen	Arteon (3H) modelo año 2018, Golf7 (SQ) modelo año 2018-2019, Golf7 Sportsvan modelo año 2018-2020, Passat (B8) modelo año 2018, Tiguan2 (AD1) modelo año 2018, modelo Touran (5T) año desde 2018, Touareg3 (CR) desde 07/2018, Transporter T6.1 (SH) modelo año desde 2020	MIB2 High y MIB 3 High – Discover Pro – Solo con monitor de 9,2 pulgadas

Limitaciones

Solo videos	La interfaz NO alimenta ninguna señal de audio. Se puede usar una entrada AUX de audio de fábrica o un modulador FM para alimentar señales de audio. Si se conectan 2 fuentes AV, se requieren dispositivos electrónicos adicionales para la conmutación de audio.
Cámara de visión trasera de fábrica	Conmutación automática a RFK solo mientras esté engranada la marcha atrás. Se requiere electrónica adicional para retrasar el cambio descendente.
Cámara frontal del mercado de accesorios	El cambio a la cámara frontal se realiza automáticamente después de desconectar la marcha atrás durante 10 segundos. El cambio manual a la cámara frontal también es posible usando el botón.
PDC y líneas de distancia	Si la interfaz de video no recibe la información necesaria del bus CAN del vehículo, no se pueden usar las líneas de distancia ni la pantalla PDC óptica.

Conexiones

• Entrada de imagen: HSD de 4 pines
• Alimentación y bus CAN: Extremos de cable abiertos (alimentación) y Plug & Play (uso Quadlock)
• Entradas de video (2x): tomas Cinch
• Entrada de cámara de marcha atrás: conector RCA
• Entrada de cámara frontal: conector RCA

Especificaciones técnicas

Tensión de funcionamiento	12 V CC (7~25 V)
Corriente de reposo	7mA
El consumo de energía	300mA
Entrada de video	0.7~1V
Formatos de entrada de video	PAL/NTSC
Temperatura de funcionamiento	-40°C a +85°C
Dimensiones de la caja de video	116 x 25 x 103 mm (ancho x alto x profundidad)



MANUAL DE INSTALACIÓN

Manual INTCAMVW21 – Manual Inglés
